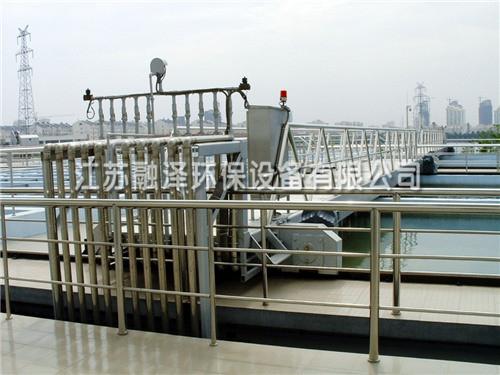

行车泵吸式吸泥机

行车泵吸式吸泥机

行车式刮吸泥机广泛应用于平流式沉淀池的污泥刮、吸。本刮吸泥机结构紧凑,工作可靠,并配有自动控制和过载保护系统、轨道间距4米以下刮吸泥机采用中间集中驱动。间距6米以上时采用两端同步驱动。

该机可以克服活性污泥比重小含水率高而难以刮集的困难,目前我公司生产的桁车式刮吸泥机分为斜板式(管)虹吸式吸泥机、不带斜板(管)吸泥机和泵吸式吸泥机三种。

产品简介

行车式吸泥机,用于污水处理厂、自来水厂平流沉淀将沉降在池底的污泥刮到泵吸泥口,通过泵吸,边行走边吸泥,然后将污泥排出池外,可以解除清理池底污泥之苦。

主要特点

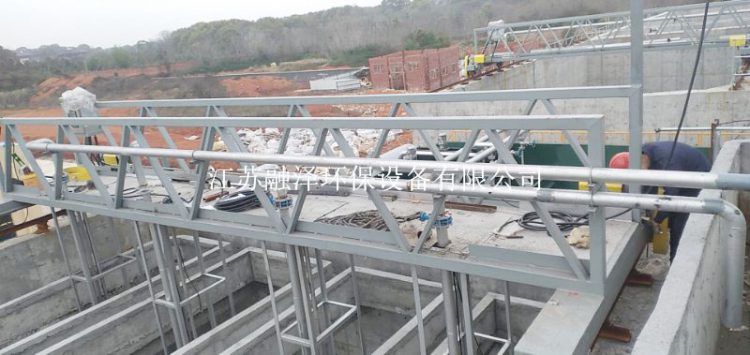

1)本机采用桁架结构,比传统结构重量大大减轻,选用热镀锌防腐工艺加工处理,可确保5年内不锈蚀,与水接触的部件使用304不锈钢制作,使用寿命大大加长。
2)维护量小,配用动力小运行费用低;选泵合理,运行平稳可靠。
3)新型的传动机构,避免两端行走误差。
4)行走轮为钢轮,保证了使用寿命。

结构与原理

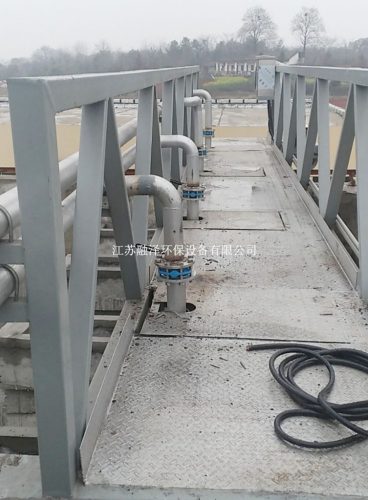

行车式吸泥机由1 工作桥、 2 驱动行走装置、 3 吸泥系统、 4 撇渣装置(选择件)、 5 电控柜、 6 虹吸发生器(虹吸方式)等组成。在斜管沉淀池中使用时,还需安装池底吸泥架和吸泥吊架。

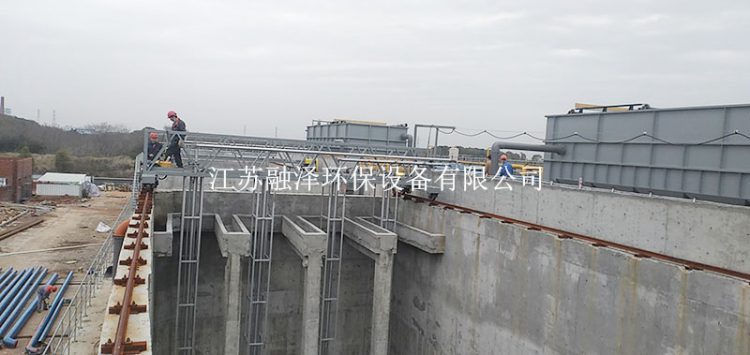

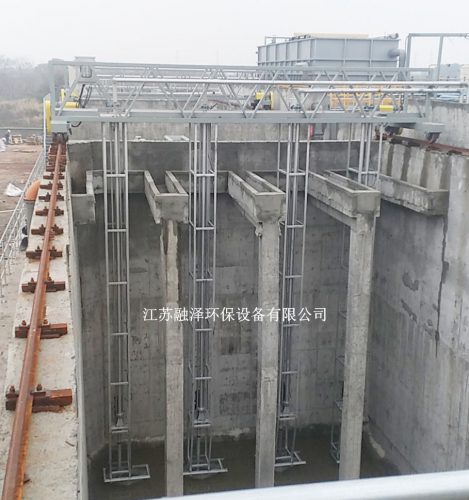

本设备由四点支撑行走大梁横跨在平流式沉淀池上,双边驱动,池两边均铺设钢轨,从池的一端运行到池子的另一端,边行走边吸泥,撞到行程控制,折返行走,回程吸泥,完成一个工作周期。
